Etiketovací zařízení pro označování EUR palet ze dvou stran na válečkové dráze
Společnost Procter & Gamble Rakona, významná mezinárodní společnost a největší výrobce pracích a čistících prostředků v Evropě, oslovila firmu EPRIN s požadavkem na automatizaci finální části výrobního procesu. Úkolem bylo vyřešit označování EUR palet, které jsou naložené krabicemi s hotovými výrobky a ovinuté smrštitelnou fólií, samolepicí etiketou formátu A5. Specifikem zadání bylo označení palety ze dvou stran, čelní a boční.
Popis řešení

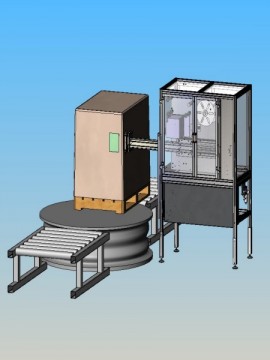

Společnost EPRIN navrhla řešení při kterém označení palety provede jeden stroj. Zařízení sestává z tiskárny – tiskne etiketu, aplikátoru – nalepí etiketu na paletu, snímače čárového kódu – kontrola dat etikety a komunikační jednotky – řízení.
Prací prášky naložené na paletě a ovinuté smrštitelnou fólií jsou unášeny na dopravníku výrobní linky do místa označení. Zde se paleta pozastaví. Na tiskárně, integrované do zařízení, se vytiskne etiketa s údaji o paletě a naložených výrobcích a okamžitě je aplikátorem nanesena na paletu z čelní strany. Pak se rameno aplikátoru posune po vnitřním lineárním vedení, otočí se do pravého úhlu a označí paletu i z boční strany. Okamžitě po označení jsou obě etikety přečteny vestavěným snímačem čárového kódu. Tím je zajištěna 100% kontrola označení palety, čitelnosti etikety a údajů na etiketě.
V případě, že načtená data neodpovídají údajům v řídícím PC, zopakuje se celý krok aplikace a verifikace etikety. Data pro tisk etikety se generují z řídící aplikace společnosti EPRIN, která je spuštěna na řídícím PC a část zadává obsluha ručně. Obvykle se tak děje při zahájení výroby nebo její změně. Pak už zařízení pracuje zcela samostatně - tiskne etikety s textem a čárovým kódem v návaznosti na řídící systém výroby a nanáší je na palety.
Po označení je paleta odebrána a převezena do skladu. Spokojenost zákazníka s etiketovacím zařízením dokládá fakt, že firma EPRIN dodala do výrobního závodu Procter & Gamble Rakona zařízení celkem pro 8 výrobních linek.
Technické údaje
- Rozměr etiket: 148 x 210mm (A5)
- Výrobek: Balení výrobků na paletách EUR
- Integrace: Výměna signálů s řídícím PLC výrobní linky, řídící software Labeling system, ON-LINE tisk etiket.
- Výkon: 90 ks/hod
Přínosy pro zákazníka
- Řízení pracoviště v reálném čase
- Zpětná dosledovatelnost (traceability) materiálů použitých pro výrobu v souladu s nařízením ES 178/2002
- Úspora času při označování
- Úspora materiálu – tiskne se pouze potřebný počet etiket
- Přesná aplikace etikety
- Začlenění do plně automatizovaného provozu
Použitý hardware a software
- lineární vedení
- komunikační jednotka MX s rozhraním RS 485
- řídící aplikace Eprin „Labeling System“
Spotřební materiál: Reflexní papír
